M9

High-End Loudspeakers

혁신을 넘어 혁명

스피커 설계의 한계를 뛰어넘기 위해 상식을 포기하고 모든 노력과 막대한 비용을 투입하여 매지코의 새로운 플래그십 스피커 M9이 탄생되었습니다.

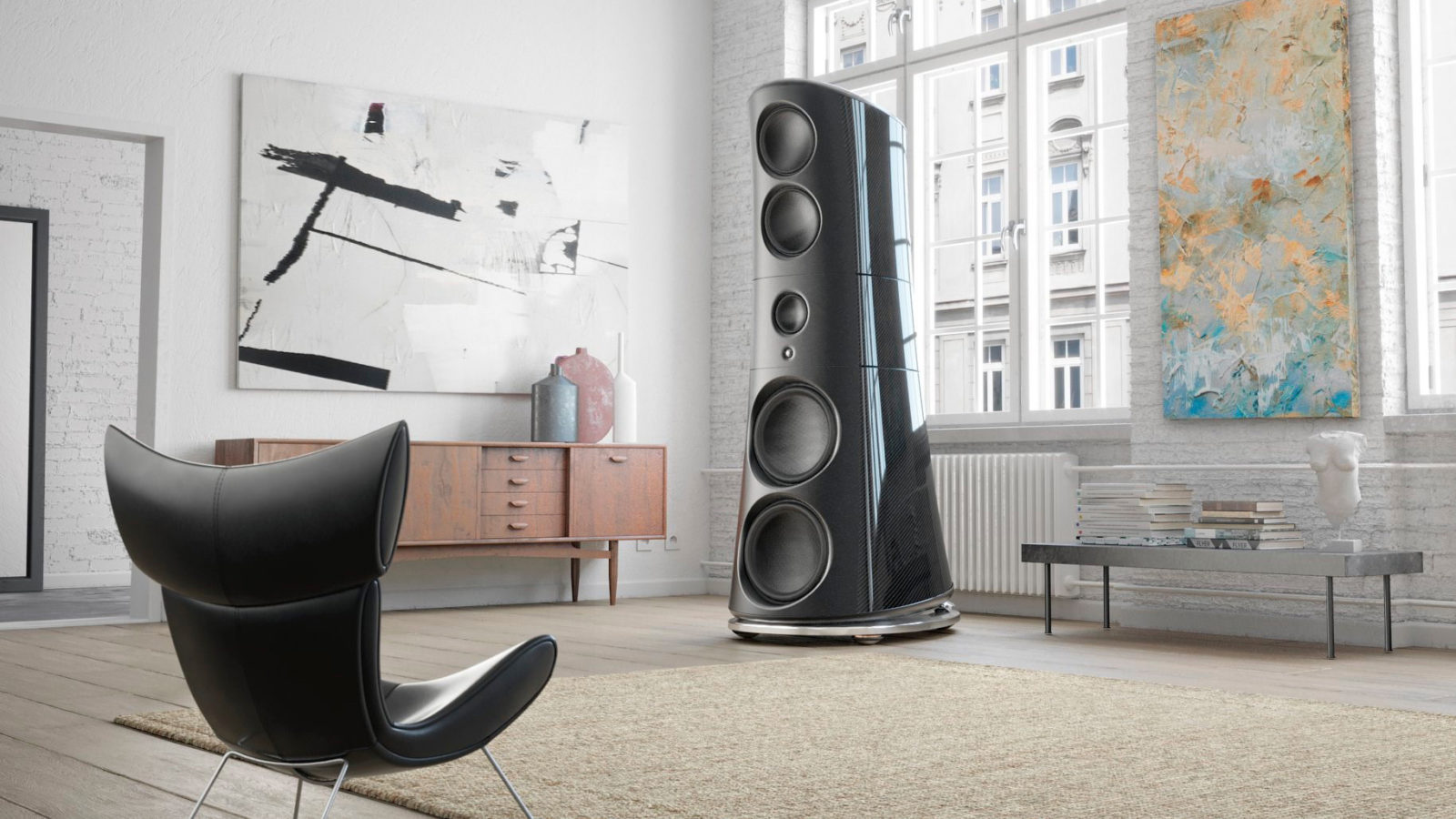

MAGICO M9

음악성, 투명도 그리고
하이파이 사운드에 대한
새로운 기준을 완성

4웨이, 6개 드라이버 구성의 플로어스탠딩 스피커 시스템 M9은 ‘카본 파이버 – 허니콤 알루미늄 코어 – 카본 파이버’ 구조의 3레이어 샌드위치 소재를 세계 최초로 스피커 인클로저에 적용했습니다. 또한 M9에는 현존 최고 기술로 만든 외장형 아날로그 액티브 크로스오버 MXO가 제공됩니다. 매지코가 직접 개발한 이 특별한 크로스오버 회로는 저역과 중역의 대역 분리를 매우 치밀하게 구현해냈습니다. 이 외에도 M9에는 매지코 최초로 알루미늄 허니콤 코어가 더해진 최신 버전의 Nano-Tec 스피커 콘을 사용한 8세대 신형 드라이버가 탑재되었습니다. 이런 매지코의 신세대 최신 기술들은 파워의 한계가 전혀 느껴지지 않는 강력한 크레센도부터 아주 미묘하고 섬세한 음악적 패시지들까지 투명하게 재현하여 놀라운 마이크로다이내믹 디테일을 보여드립니다.

TWEETER

한층 진화한
신형 베릴륨 다이아몬드 트위터

매지코는 오래전부터 소프트 돔 트위터들은 불규칙한 피스톤 움직임으로 인해 상당량의 디스토션을 유발하고 재생 중의 진동판 일그러짐 현상들이 심하다는 것을 알고 있었습니다. 이 때문에 초경량이면서도 높은 단단함을 지닌 베릴륨을 트위터 소재로 선택해왔습니다. 여기서 한 발 더 나아가, 베릴륨에 엄청난 단단함을 배가하도록 화학적 증기 증착 방식으로 다이아몬드를 입혔습니다. 이 기술로 훨씬 더 큰 트위터 개발에 성공하여, 다이아몬드가 지닌 무게에 대한 문제없이 다이아몬드의 장점을 살린, 세계 최초 28mm 베릴륨 돔 트위터를 완성하게 되었습니다. 이제 M9은 28mm 베릴륨 다이아몬드 돔 트위터로 이미 차원이 다른 M 시리즈의 트위터 성능을 새로운 세계로 진화시켰습니다.

새 드라이버 유닛은 레이저 간섭 측정 테스트로도 확인된 전례 없던 정확도를 이룩한 고주파 재생을 현실화시켰습니다. 듣는 순간 알 수 있는 마이크로다이내믹스와 훨씬 더 훌륭해진 세부 묘사 능력 그리고 놀라운 명료도가 더해진 음악적 디테일의 재현을 즐기실 수 있습니다.

MAGICO M9

ENCLOSURE

알루미늄 허니컴 코어가 추가된
새로운 카본 파이버 인클로저

스피커의 인클로저는 스스로 노래는 부르는 존재가 아니라, 드라이버의 있는 그대로 온전하게 통과시켜주는 존재라는 것이 매지코의 기본 철학입니다. 캐비닛의 진동을 완벽하게 제어하여 내부에 진동이 쌓이지 않도록 만드는 것은 스피커 설계의 최대 난제입니다. 궁극의 인클로저를 향한 매지코의 탐구는 최신예 소재 과학, 컴퓨터 기반의 모델링 기법 그리고 세심한 제조 및 조립 기술을 낳게 되었습니다. M9은 그 끊임없는 탐구의 여정에 새로운 이정표를 세웠습니다. 세계 최초로 알루미늄 허니콤 코어 위/아래에 카본 파이버 스킨을 입힌 신소재 인클로저를 탄생시켰습니다. 이 신기술은 전체 무게를 줄이면서도 구조적 강도는 2배 이상으로 늘리는 쾌거를 가져왔습니다.

현존 최고기술의 집합체

또한 M9 인클로저에는 항공 우주 기술 분야에서 사용하는 컴포짓 소재로 만든 댐핑 레이어 설계 기술과 항공기용 알루미늄인 6061 T6 알루미늄 패널로 만든 배플 그리고 전후면 배플을 조여주는 텐션 로드 기술까지 매지코 캐비닛 설계의 모든 것이 담겨있습니다. 수 차례에 걸친 유한 요소 해석 모델링 기법을 통해 인클로저 디자인을 세밀하게 튜닝하여 공진을 비롯한 각종 에너지 축적 요인을 모두 제거했습니다.

여기에 유기적 형태의 디자인과 깎아 만든 전면 배플은 음의 회절 효과를 최소화시켜 거의 제로 수준으로 만들었습니다. 드라이버에서 발생된 음파는 그 어떤 장애물도 없이 100% 그대로 공간에 펼쳐집니다. 그 차이는 듣는 순간 알게 됩니다. M9이 그려내는 음장은 본래의 녹음 공간을 그대로 재현해 놓습니다. 물리적으로 눈에 보이는 M9의 위용은 엄청나지만 음악을 재생하는 순간 스피커는 완전히 사라집니다.

MAGICO M9

MID & WOOFER

8세대 나노-텍 콘과
알루미늄 허니콤 코어

진동판의 단단함과 피스톤 움직임의 정확성에 대한 매지코의 집착은 세계 최초로 초강력 힘을 자랑하는 그래핀 나노튜브로 만든 스피커 드라이버를 탄생시켰습니다.

M9의 모든 스피커 드라이버 진동판은 매지코의 8세대 나노-텍 소재를 사용하고 있습니다. 8세대 나노-텍을 통해 매지코는 세계 최초로 알루미늄 허니콤 코어의 앞뒷면에 그래핀/카본파이버 스킨을 입힌 샌드위치 소재를 선보입니다. 이전 세대 나노-텍 진동판은 앞뒷면 스킨은 단단함을 제공하고 스킨 사이의 코어는 댐핑 기능을 제공했습니다.

8세대 나노-텍에서는 알루미늄 허니콤이 모든 것을 바꾸었습니다. 코어 소재는 훨씬 더 단단하여 15인치 콘을 만들기 위해서는 무려 12,000kg의 무게 압력이 가해져야 만들 수 있습니다. 이런 놀라운 단단함은 공진 주파수를 가청 주파수 대역 밖으로 멀리 날려버려 그 어떤 댐핑도 전혀 필요치 않게 되었습니다.

나노-텍의 전매 특허와 다름없는 그래핀은 6각형 격자 구조의 탄소로 탄소 원자 1개 두께로 만들어집니다. 그래핀은 믿기 힘든 수준의 단단함 뿐만 아니라 과학적으로 알려진 그 어떤 소재보다도 높은, 극도로 높은 인장 강도를 자랑하여 카본 스틸 보다도 무려 40배나 단단합니다. 이런 신소재 콘은 대단히 견고하여 자동차가 밟고 지나가도 하나도 구겨지지 않고 기본 형태를 그대로 유지합니다. 8세대의 기술 혁신으로 탄생된 새로운 나노-텍은 지금까지 볼 수 없었던, 가장 이상적이며 가장 순수하며 완벽한 피스톤 움직임을 구현합니다.

3, 4, 5인치 구경의  보이스 코일,
방열 구조를 지닌 퓨어 티타늄 포머

콘 드라이버는 격렬한 음악적 피크를 재현하기 때문에, 보이스 코일의 온도는 1초 만에 40° C 이상 올라갈 수 있습니다. 이런 발열은 보이스 코일의 DC 저항이 2배로 높아지게 만들어 드라이버의 주파수 응답 커브를 변형시키고 3dB 이상 사운드를 압축시켜 결과적으로 비선형적인 재생음을 만들게 됩니다. 매지코의 드라이버들은 이런 디스토션을 극복하도록 설계되었습니다. M9 미드레인지, 우퍼의 보이스 코일은 거대한 규모로 3, 4, 5인치 구경의 크기를 자랑하여 콘지 전체를 훌륭히 컨트롤 할 수 있으며, 훨씬 빠르게 코일의 발열을 외부로 배출할 수 있습니다. 매지코는 코일이 감겨 있는 포머의 소재로 퓨어 티타늄을 사용, 와전류에 대한 저항과 단단함을 이상적으로 조화시켜 동작하도록 했습니다.

언더형 보이스 코일과
초대형 네오디뮴 마그넷

보이스 코일을 움직이게 만드는 마그넷의 자력은 보이스 코일이 최초의 센터 위치에서 앞 뒤로 움직일 때 무려 50% 이하까지 떨어지게 됩니다. 이러한 자력의 영향력 감소 현상은 비대칭으로 일어납니다. 코일의 움직임이 입력 신호에 맞춰 동일하게 유지되지 않으면 하모닉 디스토션과 상호 간섭 디스토션이 발생됩니다.

매지코의 나노-텍 드라이버들은 언더헝 방식의 보이스 코일 구조로 설계되어 항상 보이스 코일이 압도적인 자력의 영향력 내에서 절대 벗어나지 않습니다. 이를 통해 보이스 코일은 항상 완벽하게 컨트롤 됩니다.

매지코는 일반적인 페라이트 자석에 비해 16배나 강력한 자기력을 지닌 네오디뮴 마그넷을 사용합니다. 작은 네오디뮴 마그넷들을 어레이 형태로 배치한 자석 대신 일반적이지 않은 초대형 링 형태의 네오디뮴 마그넷을 사용합니다.

비대칭 구조의 마그넷과 비교하면 이 네오디뮴 드라이버들은 보이스 코일이 항상 자석의 영향력 내에 존재하게 됩니다. 그 결과, 1.7 테슬라(17,000 가우스)의 엄청난 자속 밀도가 최대 36mm 두께의 긴 에어갭 사이에 항상 유지됩니다. 1.7 테슬라 사이에서 벗어나지 않는 보이스 코일은 일체의 디스토션 없이 120dB의 대출력 사운드를 재생합니다.



6인치 미드레인지 드라이버

신형 미드레인지는 무려 4인치 구경의 보이스 코일로 1m 앞에서 측정할 때 최대 120dB의 사운드를 디스토션없이 리니어하게 재생해냅니다. 즉, 목소리를 포함한 중역대 전체에 걸쳐 거의 측정이 불가능한 수준의 디스토션 수치를 갖게 되었습니다.

11인치 미드 베이스 드라이버

매지코가 M9을 위해 새로 개발한 미드베이스 드라이버는 범상치 않은 크기의 N52 등급 네오디뮴 링 마그넷으로 제작되었습니다. 직경 120mm, 두께 8mm 여기에 두 번째 매칭 마그넷이 더해져 보이스 코일의 움직임이 완벽하게 컨트롤 됩니다. 리니어리티의 새로운 기준점을 제시합니다.

15인치 베이스 드라이버

새로운 베이스 드라이버는 12톤의 무게 압력으로 성형, 가공되는 8세대 나노-텍 콘지로 완성되었습니다. 무려 36mm의 긴 에어갭은 높은 감도로 ±15 mm의 리니어한 피스톤 모션을 제공합니다. 60Hz부터 초저역까지, 저음역을 완벽하게 들을 수 있을 뿐만 아니라 절대로 미드베이스의 영역을 침범하는 일도 없습니다.

MAGICO M9

MAGICO ANALOG CROSSOVER

매지코 아날로그 크로스오버,
MXO

저역과 중저역을 120Hz 크로스오버 주파수에서 나누어 각각 우퍼와 미드베이스 드라이버로 재생하는 것은 매우 특별한 도전 과제입니다. 그렇게 낮은 주파수에서의 대역을 분리하는 패시브 크로스오버가 되려면 거대한 코일과 콘덴서들이 필요합니다. 이를 위해 최고의 하이엔드 부품들을 엄선하여 직접 테스트를 했지만, 거대한 크기와 규모의 회로들도 조차도 상당한 음의 손실을 피할 수 없었습니다. 이 문제를 극복하기 위해, 매지코는 아날로그 액티브 2웨이 크로스오버를 개발하여 매지코 아날로그 크로스오버, 일명 MXO를 탄생시켰습니다. 이 육중한 컴포넌트는 칼날처럼 예리한 기울기의 필터로 일체의 신호 손실없이 대역 분할을 만들어냈습니다.

크로스오버의 세심한 설계 속에는 24dB / oct의 기울기의 링크비츠 라일리 필터가 120Hz에서 대역을 나누어 줍니다. 매지코 자체 개발 플랫폼으로 완성된 아날로그 액티브 크로스오버는 입력에서 출력까지 풀 밸런스드 방식의 완벽한 디스크리트 회로로 설계되어 있습니다. 오픈 아키텍처 설계로 필터 토폴로지를 추가로 더할 수도 있습니다. 고정밀 스텝 어테뉴에이터는 0.5dB / step으로 출력 레벨을 조정할 수 있으며, 신호 경로는 고순도 신호 유지를 구현한 매지코의 독창적인 회로 기술이 내장되어 있습니다. 외부 전원 장치 섀시는 리제네레이션 방식의 정류 회로로 설계되어 모든 필터 회로에는 개별 전원 정류 회로가 별도로 설계되어있습니다.

한 쌍의 M9 스피커 구동을 위해서는 2대의 스테레오 앰프 또는 4대의 모노럴 앰프가 필요합니다.

M9 트위터, 미드레인지 그리고 미드베이스 드라이버들은 음향 조건을 맞춘 24dB / oct 기울기의 링크비츠 라일리 필터들로 설계된 3웨이 패시브 크로스오버에 의해 동작합니다. 매지코의 엘리티컬 시메트리 크로스오버 설계는 최대 주파수 대역폭과 최소 상호 변조 디스토션을 유지합니다.

MAGICO M9

M9의 뒷면. 액티브 크로스오버를 포함한 바이앰핑 터미널들.

MAGICO M9, M6 Size Comparison

Driver complement:

  • 1.10-inch diamond coated Beryllium tweeter (x1)
  • 6-inch Gen 8 Magico Nano-Tec cone with Aluminum honeycomb core (x1)
  • 11-inch Gen 8 Magico Nano-Tec cones with Aluminum honeycomb core (x2)
  • 15-inch Gen 8 Magico Nano-Tec cones with Aluminum honeycomb core (x2)

Sensitivity

  • 94dB

Impedance

  • 4 ohms

Frequency Response

  • 18 Hz – 50 kHz

Power Handling

  • 20 W (min) to 2000 W (max)

Dimensions

  • Loudspeaker : 203 x 102 x 51 cm
  • Crossover : 20 x 46 x 51 cm
  • Crossover Power Supply : 20 x 46 x 51 cm

Weight

  • Loudspeaker : 454 kg/each
  • Crossover : 18 kg
  • Crossover Power Supply : 27 kg
